Die sorgfältige Standortwahl ist die Grundlage für eine erfolgreiche Installation. Berücksichtigen Sie dabei die Länge des Ladekabels Ihrer Wallbox, die Position des Ladeanschlusses an Ihrem Fahrzeug sowie die Zugänglichkeit für die Stromzuleitung aus dem Gebäude.

Vorgehensweise beim Ausheben:

1. Markieren Sie die geplante Position des Fundaments auf dem Boden.
2. Heben Sie eine Grube aus, die an allen Seiten ca. 10–15 cm größer ist als das Fundament selbst. Dies schafft ausreichend Platz für den Schnellbeton.
3. Die Tiefe der Grube entspricht der Höhe des Fundaments (z.B. 250 mm) plus einer optionalen Drainageschicht (ca. 50–100 mm) plus dem gewünschten Überstand über Bodenniveau (ca. 20–50 mm).
4. Füllen Sie eine ca. 5–10 cm dicke Schicht aus Kies oder Schotter als Drainage auf den Grubenboden. Dies verhindert Staunässe und schützt vor Frostschäden.
5. Verdichten Sie die Drainageschicht leicht.

Bevor das Fundament in die Grube gesetzt wird, muss das Erdkabel (Stromzuleitung und ggf. Datenkabel) korrekt verlegt und durch das Fundament geführt werden.

1. Verlegen Sie das Erdkabel in einem Schutzrohr (empfohlen: NYY-J oder NYM-J Kabel in einem Wellrohr oder Leerrohr) bis zur Grube. Das Kabel sollte in Deutschland in einer Tiefe von mindestens 60 cm (unter Grünflächen) bzw. 80 cm (unter Wegen und Einfahrten) verlegt werden.
2. Führen Sie das Kabelende von unten durch die integrierte Kabeldurchführung (70–80 mm Durchmesser) des Fertigfundaments. Lassen Sie ausreichend Kabellänge übrig, um es später in der Ladesäule anschließen zu können (mind. 30–40 cm Überstand).

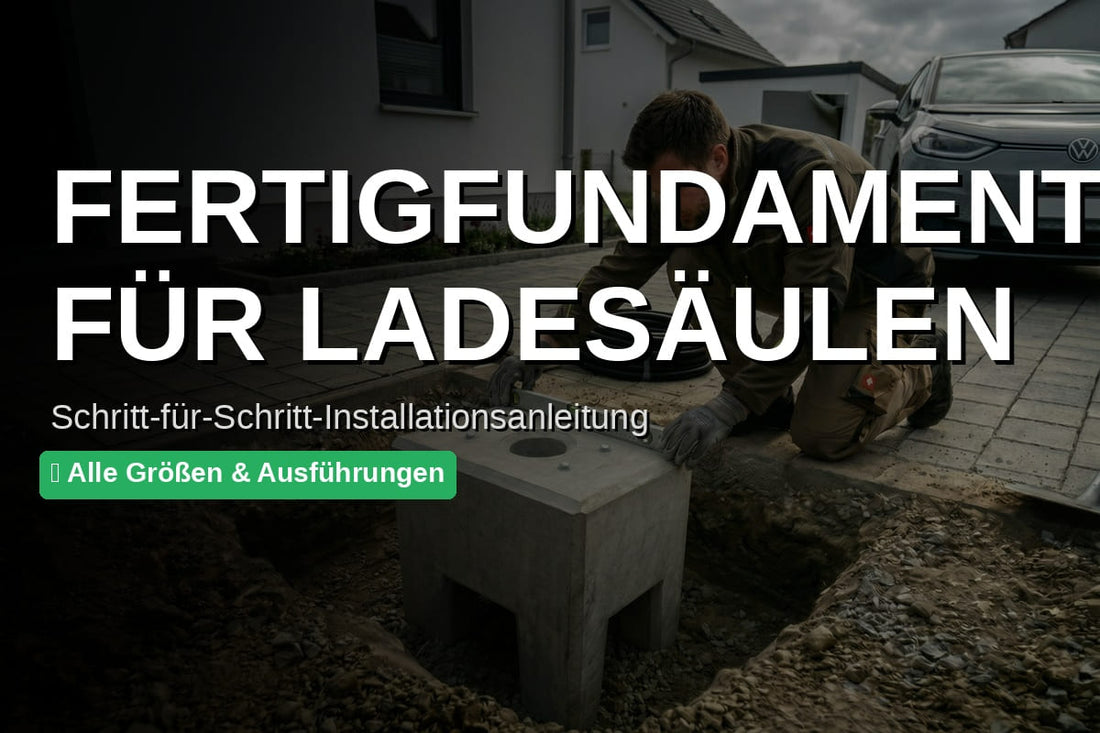

3. Setzen Sie das Fundament vorsichtig in die Grube. Beachten Sie das Gewicht: Standard-Fundamente (ca. 30–50 kg) können von zwei Personen getragen werden. Bei XL-Fundamenten (ab 100 kg) ist der Einsatz von Hebezeug (z.B. Hubwagen, Sackkarren mit Gurten) dringend empfohlen.
4. Achten Sie auf die Ausrichtung der Gewindeanker: Diese müssen mit dem Bohrbild der Ladesäule übereinstimmen. Bei passgenauen Fundamenten ist dies bereits werkseitig sichergestellt.

Das exakte Ausrichten ist der wichtigste Schritt der gesamten Installation. Ein schief gesetztes Fundament führt zu einer schiefen Ladesäule, die optisch unschön ist und im schlimmsten Fall die Standfestigkeit beeinträchtigt.

1. Legen Sie eine Wasserwaage auf die Oberfläche des Fundaments und prüfen Sie die Ausrichtung in zwei Richtungen (längs und quer).
2. Korrigieren Sie die Position durch Unterlegen von Kieselsteinen oder Keilen unter das Fundament, bis die Wasserblase exakt in der Mitte ist.
3. Die Oberkante des Fundaments sollte idealerweise 2–5 cm über dem Bodenniveau liegen. Dies verhindert das Eindringen von Oberflächenwasser in die Kabeldurchführung. Bei gepflasterten Flächen kann das Fundament auch bündig mit dem Pflaster abschließen.
4. Überprüfen Sie die Ausrichtung ein weiteres Mal, bevor Sie mit dem Betonieren beginnen.

Ist das Einbetonieren erforderlich, wird der Hohlraum zwischen dem Fundament und dem Erdreich mit Schnellbeton verfüllt. Dies sorgt für eine dauerhaft stabile und frostsichere Verankerung im Boden.

1. Mischen Sie den Schnellbeton gemäß den Herstellerangaben an. Alternativ kann bei vielen Schnellbeton-Produkten der trockene Beton direkt in die Grube geschüttet und anschließend mit Wasser begossen werden (Trockeneinbau-Methode).
2. Füllen Sie den Beton gleichmäßig von allen Seiten in den Hohlraum um das Fundament. Achten Sie darauf, dass der Beton auch unter das Fundament gelangt, falls dort noch Hohlräume vorhanden sind.
3. Verdichten Sie den Beton durch leichtes Stochern mit einem Stab oder einer Schaufel, um Lufteinschlüsse zu vermeiden.
4. Füllen Sie den Beton bis ca. 5 cm unterhalb der Oberkante des Fundaments auf. Der obere Bereich kann mit Erde, Kies oder Pflastersteinen abgedeckt werden.
5. Prüfen Sie die Ausrichtung des Fundaments ein letztes Mal mit der Wasserwaage, bevor der Beton ausshärtet.
6. Lassen Sie den Beton gemäß den Herstellerangaben ausshärten. Schnellbeton ist oft schon nach 15–30 Minuten tragfähig und nach ca. 1–2 Stunden vollständig belastbar – Sie können die Ladesäule also noch am selben Tag montieren.

Sobald der Schnellbeton ausgehärtet ist, kann die Ladesäule oder der Wallbox-Standfuß auf dem Fundament montiert werden. Alle benötigten Muttern, Unterlegscheiben und ggf. Dichtungen sind im Lieferumfang Ihrer Ladesäule enthalten.

1. Entfernen Sie eventuelle Schutzabdeckungen oder Schutzkappen von den Gewindeankern des Fundaments.
2. Führen Sie das Erdkabel durch die Kabeleinführung am Boden der Ladesäule oder des Standfußes.
3. Setzen Sie die Ladesäule vorsichtig auf das Fundament, sodass die Gewindeanker durch die Bohrungen in der Bodenplatte der Säule ragen. Achten Sie darauf, das Kabel dabei nicht einzuklemmen.
4. Legen Sie die Unterlegscheiben auf die Gewindeanker und schrauben Sie die Muttern von Hand auf.
5. Richten Sie die Ladesäule mit einer Wasserwaage exakt senkrecht aus.
6. Ziehen Sie die Muttern mit einem Schraubenschlüssel gleichmäßig und fest an. Ziehen Sie die Muttern dabei kreuzweise an (ähnlich wie bei einem Reifenwechsel), um eine gleichmäßige Kraftverteilung zu gewährleisten. Beachten Sie ggf. das vom Hersteller vorgegebene Anzugsmoment.

Die Elektrofachkraft übernimmt folgende Aufgaben:

• Fachgerechter Anschluss des Erdkabels in der Wallbox
• Absicherung der Leitung im Sicherungskasten (i.d.R. 16 A oder 32 A Leitungsschutzschalter)
• Installation eines FI-Schutzschalters Typ A oder Typ B (je nach Wallbox-Anforderung)
• Prüfung der Anlage gemäß VDE 0100-722 (Ladeeinrichtungen für Elektrofahrzeuge)
• Ausstellung des Prüfprotokolls und ggf. Anmeldung beim Netzbetreiber (bei Wallboxen über 3,7 kW erforderlich)
